핫 셀 인텔리전트 스티밍 트럭 대형 오픈 갱도 광산 구멍 채우기 차량의 폭발 서비스 20 톤 다기능 몽골 기니 카자흐스탄 우즈베키스탄 인도네시아 DRC 사우디 아라비아 호주

프로젝트 소개

2기본 제품 특징

차량은 주로 차시 시스템, 수압 시스템, 공기 시스템, 전기 제어 시스템, 호퍼 시스템, 호퍼 스크린으로 구성된 자동 차량입니다.운송 시스템 (횡선 운송기), 길쭉한 컨베이어, 회전 및 피치 할 수 있는 배charge 컨베이어), 강력한 흡수 탱크 및 파이프 라인 시스템. 강력한 초건축은 차량에 다음과 같은 특징을 제공합니다:

2.1 체시는 잘 알려진 브랜드인 Shaanxi Automobile Group SX5329TXJMU464이며, 400마력의 화력으로 된 Weichai WP10H400E62 국가 VI B 배출 표준 엔진을 장착하고 있습니다.차량이 등록되고 구매세 면제될 수 있습니다.; 그것은 광업에 특화된 차시이며, 추가된 냉동 지역 작동 구성과 낮은 온도 유지보수 없는 배터리, 다른 특수 기능들 중 하나입니다.

2.2 포장 트럭의 홉퍼의 상부 부분은 대칭적으로 설치된 3.0cm × 3.0cm의 오프러션으로 V 모양의 중용 스크린으로 장착된다.이 스크린은 수압적으로 작동 할 수 있으며 부하 된 포장 재료를 스크린하기 위해 강철 망로 90 °로 열립니다., 출력 포장 입자의 크기가 3cm 미만임을 보장합니다. 스크리닝 장치의 각도는 수압 시스템을 통해 조정됩니다.지나치게 큰 입자는 화면의 수압 실린더에 의해 떨어져 땅에 떨어집니다., 큰 입자를 필터링하고 자동으로 청소하여 검사 효율성을 보장합니다.

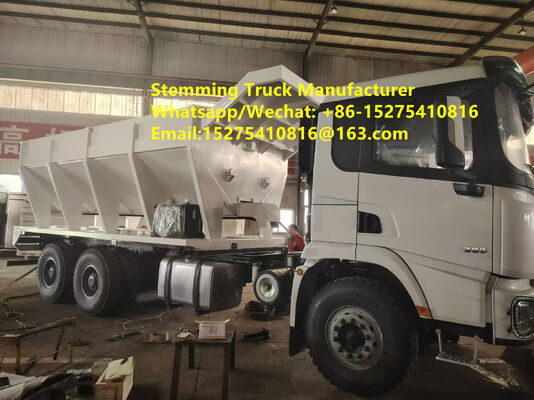

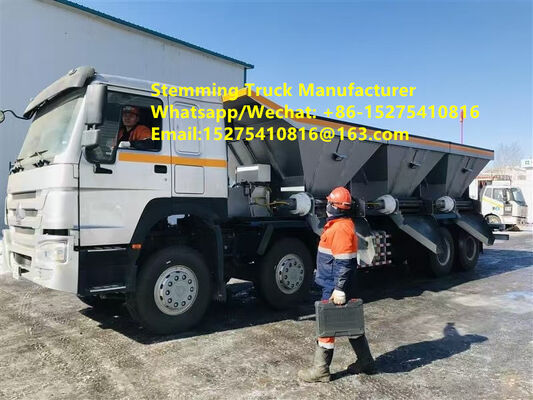

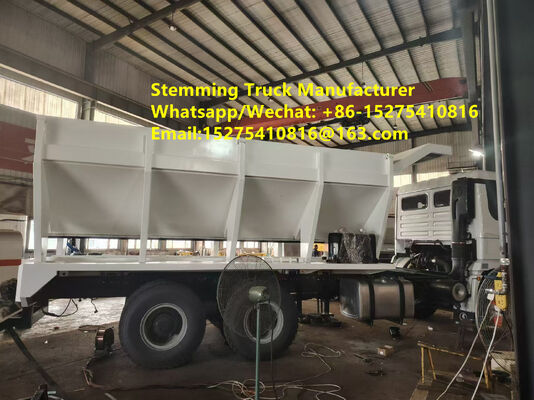

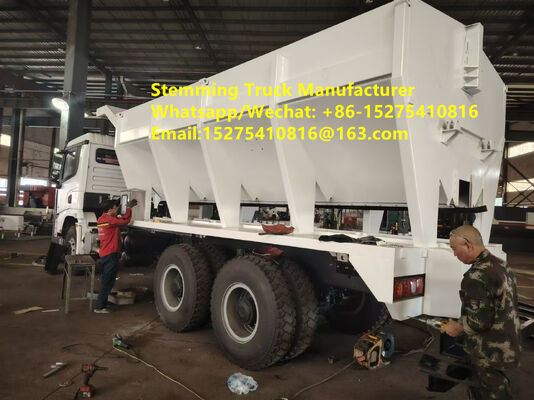

2.3 호퍼 바디는 고품질의 고강도 탄소제철으로 통합 용접된 대칭 삼각형 지지 프레임과 V 모양의 호퍼 구조 디자인을 채택합니다.호퍼 내부는 가로 강화 갈비뼈와 길쭉한 압력 절감 빔으로 용접전체 구조는 소재 압축으로 인한 변형을 방지하여 호퍼 바디의 견고성과 신뢰성을 보장합니다.이 구조는 국내외 광산 고객들에 의해 테스트되었습니다.· 호퍼 바디의 전체 구조는 견고하며 지난 3 년 동안 구조 변형이 발생하지 않았습니다.

V 모양의 홉퍼 구조는 15m3의 실효용량으로 재료를 배하하는 것을 용이하게합니다.압력 절감 빔은 분쇄 된 돌의 다른 입자 크기를 수용하기 위해 높이를 조절 할 수 있습니다캐비닛 지붕에 돌이 떨어지는 것을 막기 위해 캐비닛 앞쪽에 철 보호 프레임이 있습니다.큰 돌 이 붙어 있는 것을 막기 위해 수압 으로 열 수 있는 철기 스크린 장치 (90도 스크린) 가 호퍼 상단에 설치 되어 있다진동기는 물체 축적 및 막힘을 방지하기 위해 홉퍼 벽의 왼쪽과 오른쪽에 대칭적으로 배치되어 있습니다.

2.4 이 시스템은 좌측 앞/좌측/우측 후방 컨베이어 배하 기능을 전환할 수 있다.컨베이어는 선형 행성 기어박스를 사용하여 효율적인 돌 운송을 위해 고토크의 수압 모터를 구동합니다.공기 마찰판 클러치 (pneumatic friction plate clutch) 는 앞과 뒷 배하 기능이 서로 간섭하지 않도록 보장하며, 클러치 연결을 통해 자동 전환을 허용합니다.두 가지 배열 방식이 있습니다.: 옆 배출을 위한 전면 확장 컨베이어와 배출을 위한 후면 스윙 망원경 컨베이어.좌우와 우측으로 195° 회전할 수 있는망원경 기능은 4.5 미터에서 5 미터까지의 충전 반지름으로 소 범위의 배charge 포인트 조정을 허용합니다.망원경 운반기 는 포장 재료 를 쉽게 구멍 으로 배치 하고 배포 하는 것 을 용이 하게 한다.

이 시스템은 앞쪽과 뒷쪽의 스윙-텔레스코피 듀얼 사이드 컨베이어 구조를 사용하며, 둘 다 앞쪽 방출을 가능하게합니다.왼쪽 앞 수압 망원경 컨베이어 왼쪽 앞쪽 배출을 촉진; 후면 컨베이어, 왼쪽과 오른쪽으로 195° 회전, 왼쪽과 오른쪽으로 스윙, 확장 및 기울기, 차량의 뒷면에서 왼쪽과 오른쪽 측면의 배charge을 촉진합니다.여러 용수 방식은 유연한 선택이 가능합니다., 제어 구역에서의 작업을 용이하게 합니다. 시각 조작과 무선 원격 제어는 옆 방출 중에 빠르고 쉽게 구멍을 배치하고 정렬 할 수 있습니다.포장 트럭은 최대 1500 kg/min의 배charge 용량을 가지고 있습니다.이것은 수동 노동보다 10배나 효율적이고 일반적인 기계 포장보다 3~5배나 효율적입니다.

2.5 V형 홉퍼의 바닥에 있는 벨트 위에 있는 뒤집어진 V형 압력 절감 빔은 물질 압축의 장기화로 인한 벨트 마찰의 과도한 마모를 효과적으로 방지한다.동시에, 광업 산업에 특별히 설계된 10mm 두께의 3층 강화 된 마모 저항 고무 컨베이어 띠가 사용되며 내구성과 마모 저항을 보장합니다.벨트 마모를 효과적으로 줄이고 서비스 수명을 연장합니다..

2.6 자동 제어 시스템이 채택되어 자동 모드에서 단 버튼으로 시작 및 중지 작동이 가능합니다.또한 다양한 작업 조건에 적응하기 위해 수동 및 무선 원격 제어 모드 모두가 있습니다.한 버튼 시작/정지 자동 물질 배하 및 컨베이어 구멍을 채우는 것을 허용 합니다.객실 운전자는 독립적으로 충전 작업을 수행 할 수 있습니다.이 차량에는 AHD 초고화질 6채널 파노라마 카메라와 IPS 고화질 터치 스크린이 탑재되어 있습니다. 탑재된 모니터링 시스템은 차량 전체를 커버합니다.배charge 포트 포함, 호퍼, 충전 포트, 앞, 측면, 그리고 뒷.

2.7 측면 방출장구와 후방 휘날 수 있는 측면 방출장구 모두 피침 모양의 수신장구를 갖추고 있으며, 이는 열린 광산의 다양한 지름의 폭발 구멍을 채울 수 있다.그리고 ≥115mm의 폭발 구멍을 채울 수 있습니다.좌측 앞면과 뒷면에는 두 개의 배charge 포트가 있습니다. 둘 다 수압 망원경 기능과 구멍을 쉽게 찾고, 정렬하고, 채우며 채우기 효율을 향상시킵니다. 예를 들어,150mm 지름의 채우기5m 깊이의 구멍은 6-30초에 완성될 수 있습니다.

2.8 차량은 밤의 공사를 편리하게 하기 위해 돌 발사 지점에서 작업등을 장착한다.

2.9 이 제품은 독립적인 지적 재산권을 가지고 있습니다: "공개 광산 폭발 구멍 채우기 차량" (CN202422451093.1) 은 유틸리티 모델 특허를 받았습니다.그리고 같은 이름의 발명 특허 (CN202411413094).5) 이 제품은 산업 및 정보기술부로부터 제품 접근 허가를 받았으며 3C 의무 검사 제품입니다.전국적으로 등록할 수 있고 차량 구매세에서 면제된.

★2.10 국내 및 국제적으로 광산 뚫고 구멍을 채우는 작업의 요구 사항에 더 잘 맞추기 위해,이 시스템은 효율적이고 안전한 충전 작업을 달성하기 위해 여러 첨단 기술을 통합합니다.이 제품은 특히 지능형 폭발 및 스마트 광업 원칙에 부합하는 중요한 업그레이드 잠재력을 가지고 있습니다.개방 광산의 지능형 폭발 구멍 채우기 차량은 효율적이고 안전한 폭발 작업을 달성하기 위해 여러 첨단 기술을 통합합니다.이 핵심 기술은 다음과 같습니다.

1) 채우기 영역 위치 기술: 고 정밀 GPS 및 다른 위치 기술 사용지능형 충전 차량은 충전을 필요로하는 각 폭발 구멍 영역을 정확하게 식별하고 위치시킬 수 있습니다..

2) 자동 구멍 탐지 및 장거리 운송 기술: 폭발 구멍 영역 이미지 인식 및 레이더 위치 기술지능형 충전 차량은 구멍을 자동으로 찾아내고 폭발 구멍 위치로 충전 물질을 효율적으로 장거리 이동 할 수 있습니다..

3) 지능형 충전 기술: 지능형 충전 차량은 구멍 깊이, 구멍 지름에 따라 충전 시간을 자동으로 제어하여 충전 재료의 정확한 제어 기능을 갖추고 있습니다.그리고 채식 재료의 물리적 성질.

4) 원격 관리 기술:지능형 탬핑 트럭은 일반적으로 지능형 믹싱 트럭과 무선 지능형 폭발 시스템과 함께 완전한 지능형 폭발 시스템을 형성합니다.이것은 웹 또는 APP를 통해 현장 제어 및 생산 보고서 생성을 허용하는 지능형 탬핑 트럭의 원격 관리를 가능하게합니다.

궁극적으로 자동 제어 시스템을 통해 지능형 탬핑 트럭은 한 번의 클릭으로 탬핑 작업을 달성하여 한 명의 운전자가 전체 과정을 완료 할 수 있습니다.원격 모니터링을 가능하게 하는, 운영 효율성 향상 및 비용 통제

★2.11 강력한 하수 배수 시스템

유럽에서 수입된 고 흐름, 고 진공 진공 펌프, 5m3의 하수 탱크, 탱크 배수 밸브, 리프팅 밸브, 뒷 뚜?? 잠금 장치, 하수 파이프, 진공 파이프,폐수류 벤투리 파이프 피팅, 그리고 수압적으로 작동하는 자동 튜브 스릴 장치 탱크의 상단에 20 미터 하수도 파이프 라인을 위해. 고 진공으로 장착,대용량 수입 진공 펌프 및 특별히 처리 된 파이프 라인 시스템, 120-140mm의 지름, 6-7m의 물 상승, 20m의 수직 하락으로 축적 된 물을 배출 할 수 있습니다.

4제품 기술 매개 변수

아이템 번호. 구성요소. 파라미터.

1전체 차원: 길이 x 너비 x 높이 11850mm x 2550mm x 3530mm (추산)

2차체: 샤안시 중량 트럭

차시 모델: GLOBAL5329TXJMU464

드라이브 타입: 8×4

휠베이스: 4575+1400

엔진 모델: WP10.H400E62

전력: 400마력

전체 무게: 32000kg

배출 기준: 중국 VI

3. 돌. 돌 입자 크기: ≤3cm 정도 분쇄된 돌

돌 사용: 폭발 구멍을 충전

4스톤 빈:

칸 모양: V 모양

스크린 열기 방법: 수압 실린더

스크린 열각: 90°

바이너리 진동 유형: 전기 고주파 진동기

비브레이터 수: 좌측 및 우측 측면 벽에 2 호퍼/1

방출 속도 조정: 앞 및 뒷 재료 게이트

배출 방법: 호퍼 앞쪽과 뒷쪽에서 개별적으로 배출

소재 게이트 제어 방법: 전기 추진 막대 (1개 각 전면 및 후면 소재 게이트)

5홉퍼의 아래쪽 경상선 컨베이어: 컨베이어 유형: 벨트 컨베이어

드라이브 타입: 수압 절감기

배출 방법: 호퍼의 앞쪽 또는 뒷쪽에서 배출

방출 위치 선택: 클러치 스위치 선택

운반 효율: 1500kg/min

6좌측 가로 컨베이어: 컨베이어 유형: 벨트 컨베이어

드라이브 타입: 수압 절감기

망원경 방법: 수압 실린더

망원경 거리: L=760mm

운반 효율: 1500kg/min

7후면 알루미늄 합금 프레임 왼쪽 및 오른쪽 회전 측면 컨베이어 벨트 컨베이어: 컨베이어 유형: 트러프 벨트 컨베이어

드라이브 타입: 1개의 수압 절감기

충전 구멍 지름: ≥115mm

작업 회전 방법: 1 회전 드라이브

작동 회전 각: 195°

회전 방법 1 스윙 실린더

회전 각: 90°

회전/충전 반지름: 5m

피치 모드: 1개의 피치 실린더

벨트 망원경 모드: 1개의 망원경 실린더

망원경 거리: 500mm

픽스 앵글: ≤10°

작동 방식: 전기/리모컨 제어

8수압 시스템: 전력 취출 유형: 변속기 옆 전력 취출

시스템 작동 압력: 16MPa

제어 방법: 전기 제어

9전기 시스템: 전원 공급: 차시 배터리

작동 전압: DC24V

작동 방법: 패널 버튼 작동 또는 원격 제어 작동; 자동/수동 작동 가능

자동 모드는 한 버튼의 시작/정지 동작을 허용하며, 다양한 작업 조건에 적응할 수 있는 수동 및 무선 원격 제어 모드 모두가 있습니다.

10모니터링 시스템: 한 버튼 시작/정지 자동 재료 공급 및 컨베이어 자동 구멍 채우기 완료;

탑재된 모니터링 시스템은 왼쪽 및 후방 방출장소를 포함하여 전체 차량을 포함한다.AHD 초고화질의 6채널 패놀라마 차량 카메라와 운전자 객실의 IPS 고화질 터치 스크린으로 장착

★11. 지능형 기능 1) ** 포장 영역 위치 기술:** 고 정밀 GPS 및 기타 위치 기술 사용,지능형 포장 트럭은 정확하게 식별하고 포장이 필요한 각 폭발 구멍 영역을 찾을 수 있습니다..

2) **자동 구멍 탐색 및 장거리 운송 기술:** 폭발 구멍 영역 이미지 인식 및 레이더 위치 기술,지능형 포장 트럭은 구멍을 자동으로 찾아내고 먼 거리를 통해 폭발 구멍 위치로 포장 재료를 효율적으로 운송 할 수 있습니다..

3) ** 지능형 구멍 채우기 기술:** 지능형 포장 트럭은 구멍 깊이에 따라 자동으로 채우기 시간을 제어하여 포장 재료에 대한 정확한 제어 기능을 갖추고 있습니다.구멍 지름, 그리고 포장재의 물리적 특성.

4) **리모트 관리 기술:** 지능형 포장 트럭은 일반적으로 지능형 혼합 트럭과 무선 지능형 폭발 시스템과 함께 완전한 지능형 폭발 시스템을 형성합니다.이것은 지능형 포장 트럭의 원격 관리를 가능하게 하며 웹 또는 모바일 앱을 통해 모니터링 및 제어 및 생산 보고서 생성을 허용합니다.
