| 원래 장소: | 중국 |
| 브랜드 이름: | GLOBAL |
| 인증: | CE/GCC/GOST/CCC/ISO/ |
| 모델 번호: | 글로벌-20 |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | $10000-50000 |
| 포장 세부 사항: | 누드로 패키지 |
| 배달 시간: | 15-30 근무일 |
| 지불 조건: | L/C, T/T, 서부 동맹, D/P, D/A |
| 공급 능력: | 10000 단위/년 |
| 상태: | 새로운 | 크기(L x W x H)(mm): | 9500*2496*3500 |
|---|---|---|---|
| 전송 유형: | 수동 | 구동 휠: | 6x4 |
| 방출 기준: | 유로 2 | 총 차량 중량: | 25000 |
| 용법: | 폭발 구멍 | 근무 유형: | 자동 구멍 탐색 |
| 제어 유형: | 원격 관리 | Bin 크기: | 20M3 |
프로젝트 소개
2. 기본 제품 기능

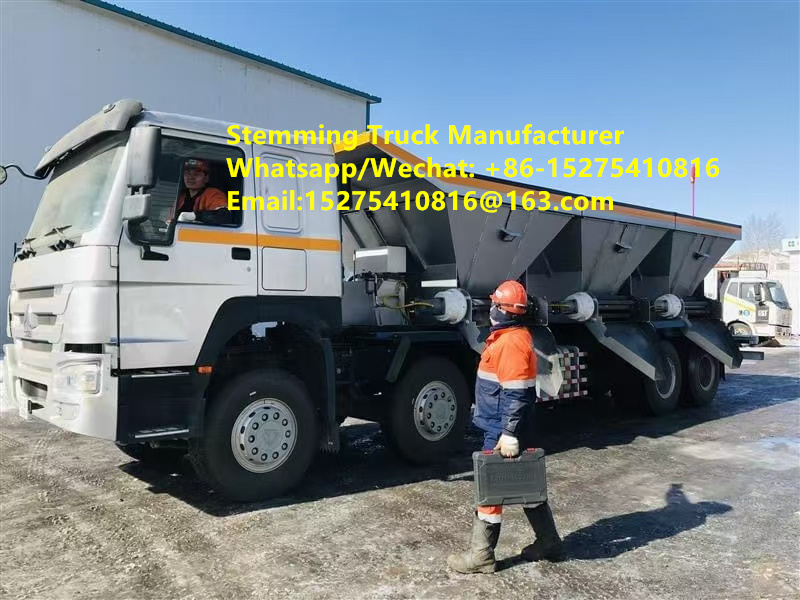

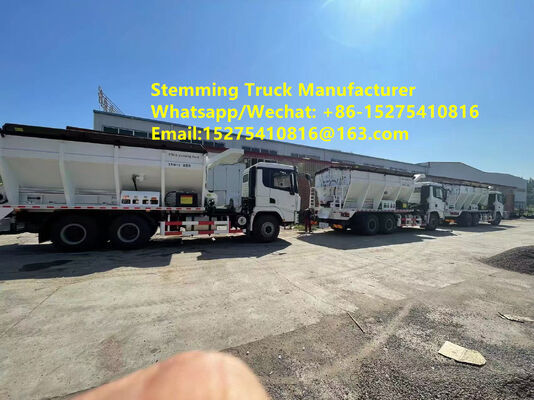

본 차량은 섀시 시스템, 유압 시스템, 공압 시스템, 전기 제어 시스템, 호퍼 시스템, 호퍼 스크린, 이송 시스템(횡방향 컨베이어, 종방향 컨베이어, 회전 및 피치 조절 가능한 배출 컨베이어) 및 강력한 흡입 탱크 및 파이프라인 시스템으로 주로 구성된 자가 추진 차량입니다. 강력한 상부 구조는 차량에 다음과 같은 기능을 제공합니다:
2.1 섀시는 유명 브랜드인 Shaanxi Automobile Group SX5329TXJMU464이며, 400마력의 Weichai WP10H400E62 National VI B 배출가스 기준 엔진을 장착했습니다. 차량은 등록 가능하며 구매세가 면제됩니다. 냉간 지역 운행 구성 및 저온 유지보수 불필요 배터리 등 특수 기능이 추가된 광산 전용 섀시입니다.
2.2 포장 트럭 호퍼 상부에는 V자 형태로 대칭적으로 설치된 3.0cm x 3.0cm 개구부의 중하중 스크린이 장착되어 있습니다. 이 스크린은 유압 작동식이며 90도 열리면서 강철 메쉬로 적재된 포장 재료를 스크린하여 출력 포장 입자 크기가 3cm 미만이 되도록 합니다. 스크리닝 장치의 각도는 유압 시스템을 통해 조정됩니다. 과도하게 큰 입자는 스크린의 유압 실린더에 의해 뒤집혀 지면으로 떨어지며, 큰 입자를 필터링하고 자동으로 청소하여 스크리닝 효율을 보장합니다.

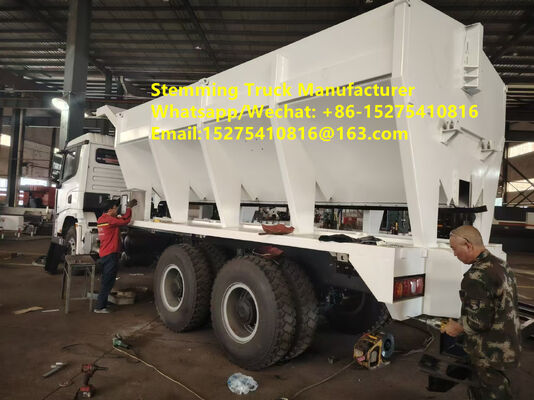

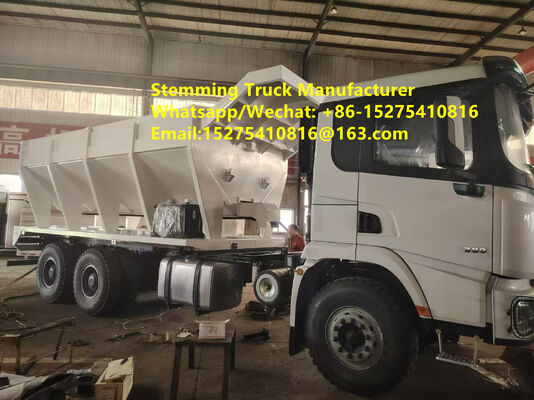

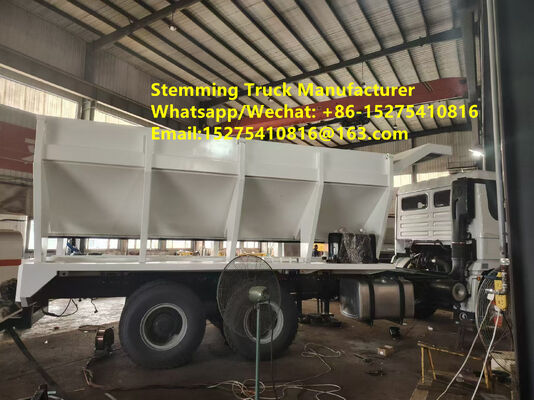

2.3 호퍼 본체는 고품질, 고강도 탄소강 일체형 용접 대칭 삼각형 지지 프레임과 V자형 호퍼 구조 설계를 채택했습니다. 호퍼 내부는 횡방향 보강 리브와 종방향 압력 감소 빔으로 용접되어 있습니다. 전체 구조는 재료 압축으로 인한 변형을 방지하면서 호퍼 본체의 견고성과 신뢰성을 보장합니다. 이 구조는 국내외 노천 광산 고객에 의해 테스트되었으며, 호퍼 본체의 전체 구조는 견고하며 지난 3년간 구조적 변형은 발생하지 않았습니다.
V자형 호퍼 구조는 재료 하역을 용이하게 하며, 유효 부피는 15m³입니다. 압력 감소 빔은 분쇄석의 다른 입자 크기에 맞게 높이 조절이 가능합니다. 운전실용 강철 보호 프레임은 호퍼 전면에 위치하여 돌이 운전실 지붕으로 떨어지는 것을 방지합니다. 유압식 개폐 강철 스크리닝 장치(90도 스크린)는 호퍼 상부에 설치되어 큰 돌이 끼이는 것을 방지합니다. 재료 축적 및 막힘을 방지하기 위해 호퍼 벽의 좌우에 진동기가 대칭적으로 배치되어 있습니다.
2.4 시스템은 좌측 전면/좌측/우측 후면 컨베이어 배출 기능을 전환할 수 있습니다. 컨베이어는 고토크 유압 모터를 구동하기 위해 선형 유성 기어박스를 사용하여 효율적인 석재 운송을 제공합니다. 공압 마찰판 클러치는 전면 및 후면 배출 기능이 서로 간섭하지 않도록 하여 클러치 결합을 통한 자동 전환을 가능하게 합니다. 측면 배출을 위한 전면 확장 컨베이어와 후면 스윙-텔레스코픽 컨베이어를 통한 배출의 두 가지 배출 모드를 제공합니다. 후면 알루미늄 합금 서스펜션 컨베이어는 가볍고 내구성이 뛰어나며 좌우로 195도 회전하고 500mm 확장할 수 있습니다. 텔레스코픽 기능은 배출 지점을 소범위로 조정할 수 있으며, 충진 반경은 4.5~5미터입니다. 텔레스코픽 컨베이어는 포장 재료의 오리피스 배치 및 배출을 용이하게 합니다.
시스템은 전면 측면 및 후면 스윙-텔레스코픽 이중 측면 컨베이어 구조를 채택하여 모두 전면 측면 배출을 가능하게 합니다. 좌측 전면 유압 텔레스코픽 컨베이어는 좌측 전면 측면 배출을 용이하게 합니다. 좌우로 195도 회전하고 좌우로 스윙하며 확장 및 기울기가 가능한 후면 컨베이어는 차량 후면에서 좌우 측면 배출을 용이하게 합니다. 여러 배출 방법은 유연한 선택을 제공하여 통제된 영역에서의 작업을 용이하게 합니다. 시각적 작동 및 무선 원격 제어를 통해 측면-측면 배출 시 오리피스 배치 및 정렬을 빠르고 쉽게 할 수 있습니다. 포장 트럭은 최대 1500kg/분의 배출 용량을 가지며, 이는 수동 작업보다 10배, 일반 기계식 포장보다 3~5배 효율적입니다.
2.5 V자형 호퍼 하단 벨트 상단의 역 V자형 압력 감소 빔은 장기간의 재료 압축으로 인한 과도한 벨트 마찰로 인한 마모를 효과적으로 방지합니다. 동시에, 광산 산업용으로 특별히 설계된 10mm 두께의 3중 강화 내마모성 고무 컨베이어 벨트를 사용하여 내구성과 내마모성을 보장하고 벨트 마모를 효과적으로 줄이며 서비스 수명을 연장합니다.
2.6 자동 제어 시스템을 채택하여 자동 모드에서 원 버튼 시작 및 중지 작동을 가능하게 합니다. 또한 다양한 작업 조건에 적응하기 위해 수동 및 무선 원격 제어 모드를 모두 제공합니다. 원 버튼 시작/중지를 통해 자동 재료 배출 및 컨베이어 구멍 채우기가 가능합니다. 6채널 터치스크린 모니터링 시스템과 결합하여 운전실의 운전자는 충진 작업을 독립적으로 수행할 수 있습니다. 차량에는 AHD 초고화질 6채널 파노라마 카메라와 운전실의 IPS 고화질 터치스크린이 장착되어 있습니다. 온보드 모니터링 시스템은 배출구, 호퍼, 충진구, 전면, 측면 및 후면을 포함한 전체 차량을 커버합니다.
2.7 측면 배출구와 후면 스윙 가능한 측면 배출구 모두 원추형 수신구를 가지고 있어 노천 광산의 다양한 직경의 발파공 충진 작업에 적합하며, 직경 115mm 이상의 발파공 충진 작업도 수용할 수 있습니다. 좌측 전면 및 후면에 이중 배출구가 있으며, 모두 유압 텔레스코픽 기능과 쉬운 구멍 찾기, 정렬 및 충진 기능을 갖추고 있어 충진 효율을 향상시킵니다. 예를 들어, 직경 150mm, 깊이 5m의 구멍을 채우는 데 6~30초만 소요됩니다.
2.8 차량에는 야간 건설을 편리하게 하기 위해 석재 배출 지점에 작업등이 장착되어 있습니다.
2.9 제품은 독립적인 지적 재산권을 보유합니다. "노천 광산 발파공 충진 차량"(CN202422451093.1)은 실용신안 특허를, 동일한 명칭의 발명 특허(CN202411413094.5)를 취득했습니다. 본 제품은 공업정보화부의 제품 접근 승인을 받았으며, 3C 의무 검사 제품으로 전국 등록 가능하며 차량 구매세가 면제됩니다.
★2.10 국내외 노천 광산 발파공 충진 작업 요구 사항에 더 잘 부합하기 위해, 시스템은 효율적이고 안전한 충진 작업을 달성하기 위해 여러 첨단 기술을 통합합니다. 본 제품은 특히 지능형 발파 및 스마트 마이닝 원칙과의 연계에서 상당한 업그레이드 잠재력을 가지고 있습니다. 노천 광산용 지능형 발파공 충진 차량은 효율적이고 안전한 발파 작업을 달성하기 위해 여러 첨단 기술을 통합합니다. 이러한 핵심 기술은 다음과 같습니다:
1) 충진 구역 위치 확인 기술: 고정밀 GPS 및 기타 위치 확인 기술을 활용하여 지능형 충진 차량은 충진이 필요한 각 발파공 구역을 정확하게 식별하고 위치를 파악할 수 있습니다.
2) 자동 구멍 찾기 및 장거리 운송 기술: 발파공 구역 이미지 인식 및 레이더 위치 확인 기술을 통해 지능형 충진 차량은 자동으로 구멍을 찾고 충진 재료를 장거리로 발파공 위치까지 효율적으로 운송할 수 있습니다.
3) 지능형 충진 기술: 지능형 충진 차량은 충진 재료의 정밀 제어를 특징으로 하며, 구멍 깊이, 구멍 직경 및 충진 재료의 물리적 특성에 따라 충진 시간을 자동으로 제어합니다.
4) 원격 관리 기술: 지능형 다짐 트럭은 일반적으로 지능형 혼합 트럭 및 무선 지능형 폭파 시스템과 함께 사용되어 완전한 지능형 폭파 시스템을 형성합니다. 이를 통해 지능형 다짐 트럭의 원격 관리가 가능하며, 웹 또는 APP를 통한 현장 제어 및 생산 보고서 생성이 가능합니다.
궁극적으로 자동 제어 시스템을 통해 지능형 다짐 트럭은 원클릭 다짐 작업을 달성하여 단일 운전자가 전체 프로세스를 완료할 수 있도록 하며, 원격 모니터링을 가능하게 하고 운영 효율성 및 비용 통제를 개선합니다.
★2.11 강력한 폐수 배출 시스템
고유량, 고진공 유럽 수입 진공 펌프, 5입방미터 폐수 탱크, 탱크 배출 밸브, 리프팅 밸브, 후면 커버 잠금 장치, 폐수 파이프라인, 진공 파이프라인, 폐수 벤츄리 파이프 피팅 및 탱크 상단의 20미터 폐수 파이프라인용 유압 구동 자동 호스 릴 장치를 포함합니다. 고진공, 대용량 수입 진공 펌프와 특수 처리된 파이프라인 시스템을 갖추고 있어 직경 120-140mm, 수두 6-7m, 수직 낙하 20m의 시추공에서 축적된 물을 배출할 수 있습니다.
4. 제품 기술 매개변수
항목 번호 | 구성 요소 | 매개변수
1. 전체 치수: 길이 x 너비 x 높이 11850mm x 2550mm x 3530mm (추정)
2. 섀시 | 섀시 브랜드: Shaanxi Heavy Truck
섀시 모델: GLOBAL5329TXJMU464
구동 방식: 8x4
축거: 4575+1400
엔진 모델: WP10.H400E62
출력: 400마력
총 중량: 32000kg
배출 기준: China VI
3. 석재 | 석재 입자 크기: ≤3cm 등급 분쇄석
석재 용도: 발파공 적재
4. 석재 빈 | 빈 용량: 15m³
빈 모양: V자형
스크린 개방 방식: 유압 실린더
스크린 개방 각도: 90°
이진 진동 유형: 전기 고주파 진동기
진동기 수: 2개의 호퍼/좌우 측벽에 각각 1개
배출 속도 조정: 전면 및 후면 재료 게이트
배출 방식: 호퍼의 전면 및 후면에서 개별 배출
재료 게이트 제어 방식: 전기 푸시로드 (전면 및 후면 재료 게이트 각각 1개)
5. 호퍼 하부 종방향 컨베이어: 이송 유형: 벨트 컨베이어
구동 방식: 유압 감속기
배출 방식: 호퍼의 전면 또는 후면에서 배출
배출 위치 선택: 클러치 전환 선택
이송 효율: 1500kg/분
6. 좌측 횡방향 컨베이어: 이송 유형: 벨트 컨베이어
구동 방식: 유압 감속기
텔레스코픽 방식: 유압 실린더
텔레스코픽 거리: L=760mm
이송 효율: 1500kg/분
7. 후면 알루미늄 합금 프레임 좌우 회전 측면 컨베이어 벨트 컨베이어: 이송 유형: 트로프 벨트 컨베이어
구동 방식: 1 유압 감속기
충진 구멍 직경: ≥115mm
작업 회전 방식: 1 회전 드라이브
작업 회전 각도: 195°
회전 방식 1 스윙 실린더
회전 각도: 90°
회전/충진 반경: 5m
피치 모드: 1 피치 실린더
벨트 텔레스코픽 모드: 1 텔레스코픽 실린더
텔레스코픽 거리: 500mm
피치 각도: ≤10°
작동 방식: 전기/원격 제어
8. 유압 시스템: 동력 인출 장치 유형: 기어박스 측면 동력 인출 장치
시스템 작동 압력: 16MPa
제어 방식: 전기 제어
9. 전기 시스템: 전원 공급: 섀시 배터리
작동 전압: DC24V
작동 방식: 패널 버튼 작동 또는 원격 제어 작동; 자동/수동 작동 가능;
자동 모드는 원 버튼 시작/중지 작동을 허용하며, 수동 및 무선 원격 제어 모드를 모두 갖추고 있어 다양한 작업 조건에 적응 가능;
10. 모니터링 시스템: 원 버튼 시작/중지로 자동 재료 공급 및 컨베이어 자동 구멍 채우기 완료;
온보드 모니터링 시스템은 좌측 및 후면 배출구를 포함한 전체 차량을 커버하며, AHD 초고화질 6채널 파노라마 차량 카메라와 운전석의 IPS 고화질 터치스크린이 장착되어 있습니다
★11. 지능형 기능 1) **포장 구역 위치 확인 기술:** 고정밀 GPS 및 기타 위치 확인 기술을 활용하여 지능형 포장 트럭은 포장이 필요한 각 발파공 구역을 정확하게 식별하고 위치를 파악할 수 있습니다.
2) **자동 구멍 찾기 및 장거리 운송 기술:** 발파공 구역 이미지 인식 및 레이더 위치 확인 기술을 통해 지능형 포장 트럭은 자동으로 구멍을 찾고 포장 재료를 장거리로 발파공 위치까지 효율적으로 운송할 수 있습니다.
3) **지능형 구멍 채우기 기술:** 지능형 포장 트럭은 포장 재료의 정밀 제어를 특징으로 하며, 구멍 깊이, 구멍 직경 및 포장 재료의 물리적 특성에 따라 충진 시간을 자동으로 제어합니다.
4) **원격 관리 기술:** 지능형 포장 트럭은 일반적으로 지능형 혼합 트럭 및 무선 지능형 폭파 시스템과 함께 사용되어 완전한 지능형 폭파 시스템을 형성합니다. 이를 통해 지능형 포장 트럭의 원격 관리가 가능하며, 웹 또는 모바일 앱을 통한 모니터링 및 제어, 생산 보고서 생성이 가능합니다.
